如何飞跃设计障碍,打造完美钢结构工程?
0
发布时间:2023-09-14

钢结构作为主要的建筑结构类型之一,具有强度高、自重轻、结构可靠性高、绿色环保、可重复利用等优势,广泛应用于大型厂房、场馆、超高层、桥梁、机场和车站等领域。

近年来,我国钢结构建筑比例不断提高,体量不断增大,应用愈加广泛,在这种背景下,我们需要把握钢结构设计分析要点,保证钢结构建筑设计质量。

下面,我们一起来看下,钢结构设计和分析涉及哪些因素。


钢结构设计要点

1.钢结构选型

在钢结构设计时,要重点关注结构选型,其对施工目标与设计方案的实现具有直接影响。在结构选型过程中,要根据设计方案,基于整体结构体系,充分考虑力学关系,进行适宜的结构选型,确保钢结构建筑的稳定性。

2.钢结构布置

钢结构抗震性能与结构布置的规则性有很大关系,要提高钢结构建筑的抗震性能就必须将结构布置得有规则性,否则,容易在地震发生时,造成结构损坏,产生巨大的损失。

目前,业内很多钢结构建筑因为平面设计得过于复杂,如平面上的外凸和凹进、侧翼的国外伸悬、不对称的侧翼,这些布置虽然满足了外观的创新和视觉的冲击,但是,没有符合“稳定性”标准。所以,设计得过去复杂的钢结构建筑往往不能经历地震或时间的考验,成为建筑史中的经典作品。

3.钢结构构件设计

在钢结构构件设计时,一定要注意材料的选择。钢结构的材料选用的基本原则是,保证承重结构的承载能力,防止在一定条件下出现脆性破坏。通常比较常用的材料有Q235B、Q345等。

4.节点设计

在钢结构设计中,节点设计尤为关键。在一些建筑工程中,节点非常复杂,甚至图纸都无法表达,因此,这部分工程需要借助有限元分析软件,对节点做法进行验算复核。

钢结构分析要点

1.钢结构优劣评定

从力学的角度看,影响钢结构优劣的主要是结构的强度和刚度。因此,工程结构设计既要保证结构的强度,又要保证它的刚度。

强度不够,结构容易破坏;刚度不够,结构容易皱损,或出现较大的振动,甚至产生较大的变形。皱损会导致结构的变形破坏,振动会缩短结构的使用寿命,皱损、振动、变形都会影响结构的使用性能。

2.钢结构分析要点

结构稳定性和承载能力涉及到 结构力学的计算和分析。

结构力学的基本原理是,根据结构受力情况, 采用力学原理和计算方法,计算出结构的内力、应力和变形等参数 。计算内容主要包括 静力分析、动力分析、稳定性分析和疲劳分析等。

结构计算需要考虑结构的荷载、材料的力学性能、结构的几何形状和支座条件等因素。其中,荷载包括静荷载和动荷载,静荷载包括结构 自重、外加荷载和预应力荷载等,动荷载包括冲击荷载、脉冲荷载和振动荷载等; 材料的力学性能包括钢材的弹性模量、屈服强度、抗拉强度和断裂韧性等;结构的几何形状和支座条件包括结构的截面形状、长度、连接方式和支座类型等。


钢结构设计分析方法

针对上述结构设计和分析问题,我们需要借助以下几款钢结构BIM软件,进行钢结构三维计算和分析,提高钢结构建筑质量。

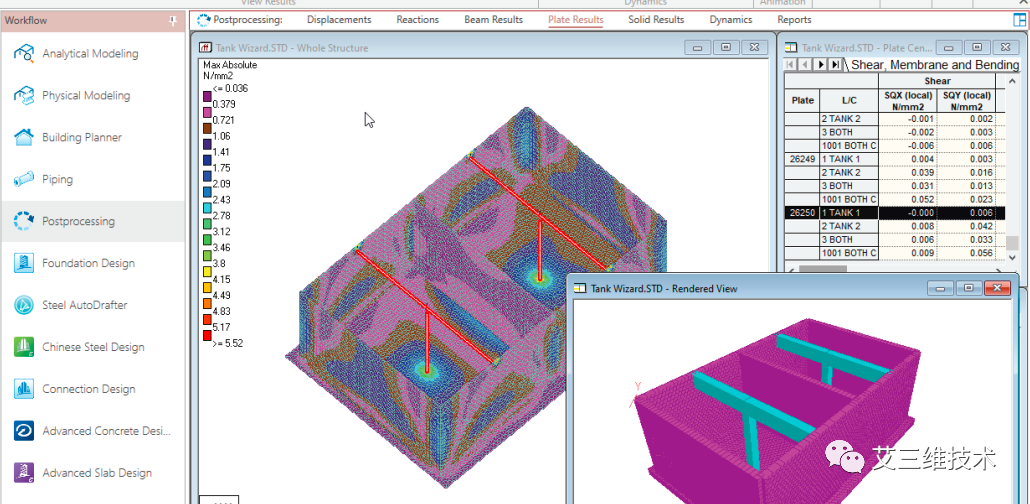

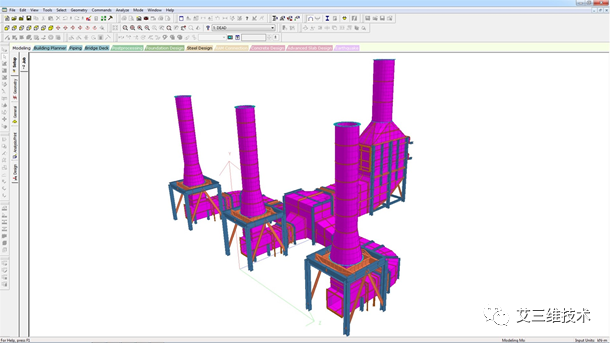

1.STAAD.Pro 三维结构分析和设计软件

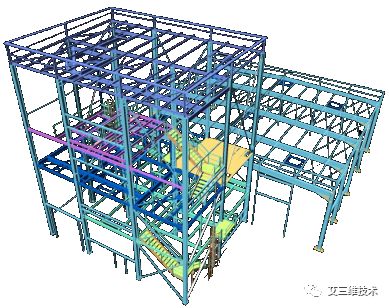

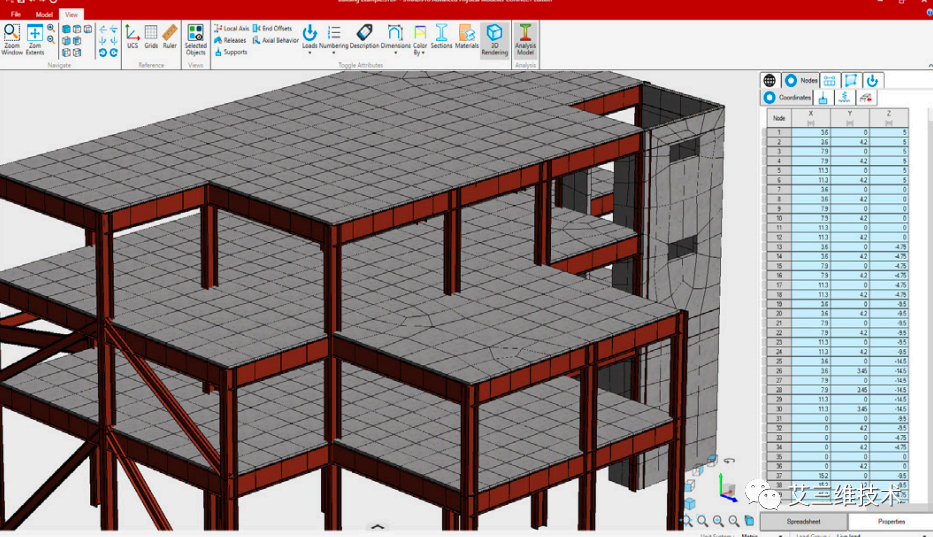

STAAD.Pro 是一款全面集成的有限元分析和设计产品,包括最新的用户界面、可视化功能和国际设计规范。它能够分析受静力载荷、动力响应、风力、地震及移动载荷影响的所有结构。 STAAD.Pro 为塔、涵洞、工厂、桥梁、体育馆和海上结构等所有项目类型提供有限元分析和设计。

STAAD 以分析、多样化用途、数据互用和节省时间闻名,可以帮助结构工程师完成钢结构、混凝土结构、木结构、铝结构和冷弯型钢结构项目的三维结构分析和设计工作。

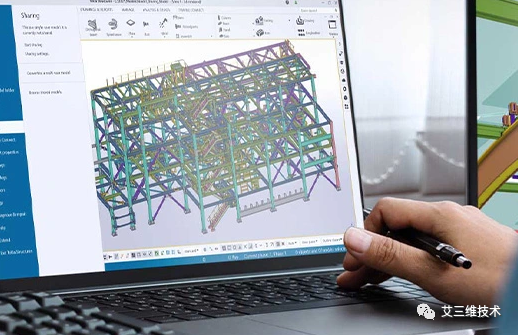

利用 STAAD,您可以突破地域和材料限制,设计、分析并记录任何的结构项目,它提供了灵活的解决方案,可满足从地基到封顶的所有结构工程需求。

软件详情:STAAD.Pro 三维结构分析和设计软件 | 突破项目、地域和材料的限制

2.ProStructures 钢结构和混凝土设计软件

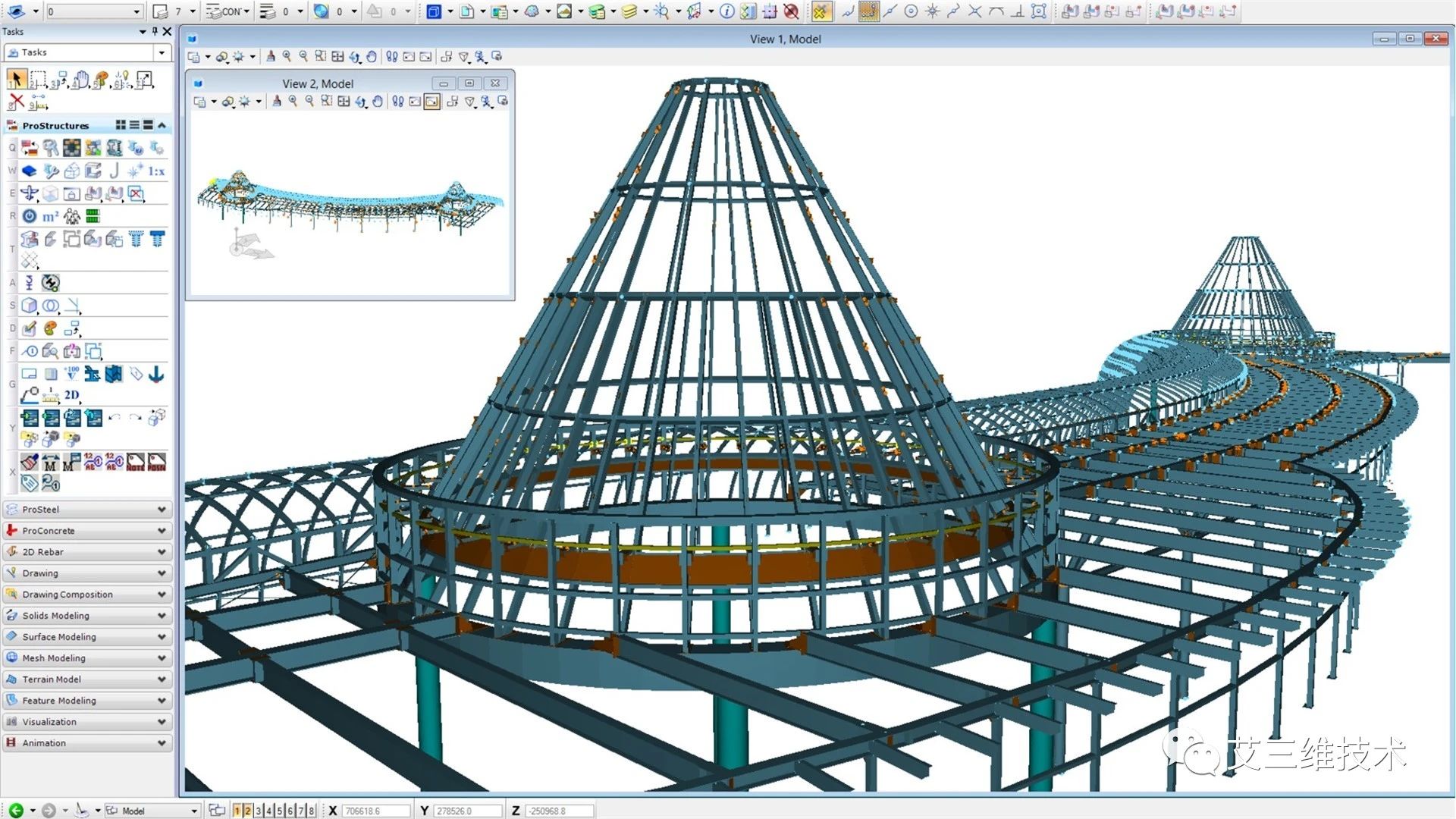

钢结构和混凝土设计软件 ProStructures 能高效创建精确的钢结构、金属结构和钢筋混凝土结构的三维模型,可用于创建设计图纸、制造详图和钢筋表,它们会随着您对三维模型的更改自动更新。可自定义的用户标准和开放的工作环境大大提升了项目完成速度。

ProStructures 作为资深设计工程师开发的综合软件,包含 ProSteel 和ProConcrete 两大组件,有助于提升您的工作效率和获利能力。ProStructures 可用于:

  1. 自动创建精确文档和详图。

  2. 轻松生成楼梯、扶手、云梯和圆形楼梯的详图。

  3. 自动接收来自三维模型的二维图纸,包括物料清单、NC 数据和 PPS 数据。

  4. 通过与 Bentley 产品和第三方产品集成,避免重复工作。

软件详情:钢结构和混凝土设计软件ProStructures

3.Tekla Structures钢结构详图设计软件

Tekla Structures是一套多功能的三维智能建模软件,可以创建一个完整的三维模型,其特有的基于模型的建筑系统可以精确的设计和创建出任意尺寸的、复杂的刚结构三维模型,并且模型中包含加工制造以及安装时所需的一切信息。

使用Tekla Structures,您可以:

  1. Tekla Structures可自动从创建的模型中生成加工详图,各类材料报表以及数控机床数据等。 其创建的三维模型中所有梁、柱、板、螺栓等构件都是智能的,它们会自动对模型的修改做出调整。

  2. Tekla Structures不但提供了交互式的、非常易用的操作工具,而且提供海量的节点库。 参数化节点的使用,既能满足通用化的要求,还能满足目前日益复杂的各式连接方式的需要,并且具备节点自动连接和构件节点碰撞校核功能。

  3. Tekla Structures支持多个用户对同一个模型进行操作。 建造大型项目时可真正做到多人在同一模型中同一时刻协同工作。任何人添加新的杆件和节点,或修改已有杆件,数据文件都会自动更新,保证了所有的协同操作人员都在最新的结构模型中工作。

  4. Tekla Structures还包含有一系列的同其他软件的数据接口。 这些接口可在设计的全过程中,有效的向上连接设计以及分析软件,向下连接制造控制系统,在规划、设计、加工和安装全过程实现了信息共享,避免了因信息不畅所导致的效率低下和工程风险。

软件详情:Tekla Structures钢结构详图设计软件

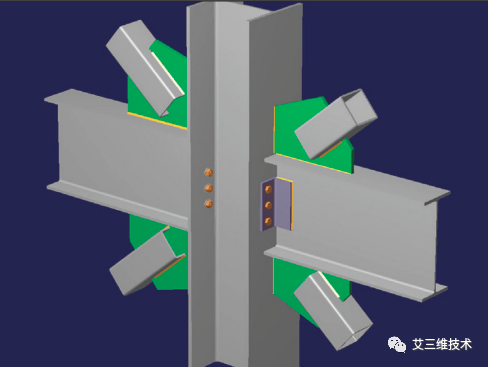

4.RAM Connection 钢结构节点设计软件

RAM Connection 是一款包含丰富节点类型的钢结构节点分析和设计软件。它可以通过综合计算(包括抗震合规性),在几秒钟内轻松验证节点是否可行。实践证明,RAM Connection 可以优化工作流,全面集成三维设计模型,进而提高生产力。



END
