一、字体的设置

在CAD软件中，可以利用的字库有两类。

第一类是存放在CAD目录下的Fonts中，字库的后缀名为shx，这一类是CAD的专有字库，英语数值等单字节和汉字日文等多字节分属于不同的字体文件，汉字、日文等文字的字体叫大字体。

第二类是存放在WINDOWS操作系统的目录下的Fonts中，字库的后缀名为ttf，这一类是windows系统的通用字库，除了CAD以外，其它如Word、Excel等软件，也都是采用的这个字库。其中，汉字字库都已包含了英文字母。

在CAD中定义字体时，两种字库都可以采用，那么他们有什么个字的特点呢？

后缀名为shx的字库，最大的特点就在于占用系统资源少。通常使用三种字体就够了，一个是汉字的大字体文件，一个是英文、数值的字体文件，另外如果有特殊符号，如带结构专业符号的字体。如果没什么特殊情况，建议统一采用此类字库。

后缀名为ttf的字库则分两种情况采用。第一种情况是当图纸文件要与其它公司交流时，采用宋体、黑体这样的字库，可以保证其它公司在打开文件时，不会发生任何问题。第二种情况就是在做方案、封面等时候。因为这一类的字库文件非常多，各种样式都有，五花八门，而且比较好看。因此，在需要设置具有美观效果的字样时，就可以采用这一类字库。

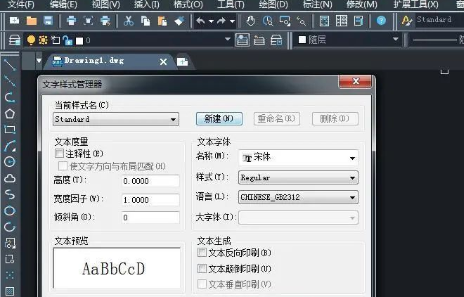

那么，字体的设置大概有什么样的原则呢？首先，同样是在够用情况下越少越好，这一点相信不需要过多解释。

除了默认的Standard字体外，一般只有两种字体定义。

第一种是常规定义，字体宽度为0.75。一般所有的汉字、英文字都采用这种字体。

第二种字体定义采用与第一种同样的字库，但是字体宽度为0.5。这一种字体，是在尺寸标注时所采用的专用字体。因为在大多数施工图中，有很多细小的尺寸挤在一起。而采用较窄的字体可以减少标注相互重叠的情况发生。

二、标注的设置

标注定义里面的选项比较多，不过要注意的地方并不多。一般情况下可以定义一种设置，对于有特殊的情况，可以单独修改其属性，然后其它的用格式来刷。

直线和箭头：所有颜色和线宽的选择均为Bylayer，箭头大小1.5，其它几个数据一般在100~200。这样的标注设置是整张图纸的所有标注的基础设置，在绘制不同比例的图纸时，需要将其中的“标注全局比例”根据出图比例进行调整。1:100出的图，需要将其“标注全局比例”调整为100；1:150出的图，需要将其“标注全局比例”调整为150。

三、单位的设置

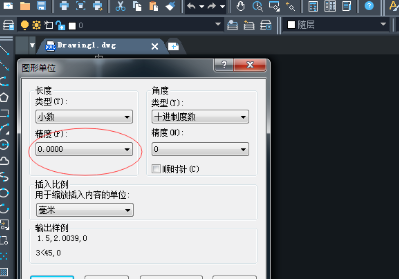

单位设置的选项中，有人喜欢在长度的精度选项上选用0，以个位来作为单位。这里建议改为小数点后3~4位，以便在有需要的时候保证其精度。

为了避免每次画图之前都进行以上的定义，因此CAD提供了一个非常好的办法，就是dwt模版。

每次在新建一张图纸的时候，CAD软件都会让我们打开一张dwt模版文件，默认的是*cad.dwt。而在创建好自己的一套习惯设置后，就可以建立自己的模版文件，以保存所有的设置和定义。

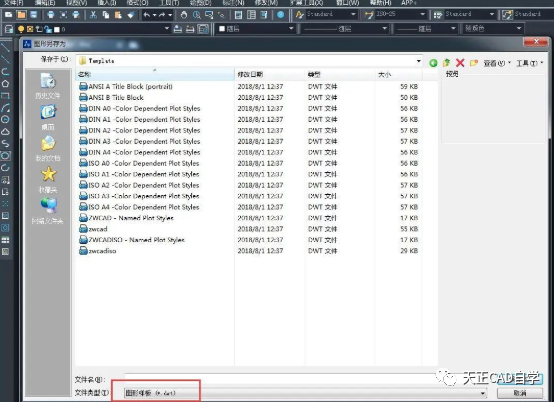

有的设计师dwt模版是精心选择的一些图，包括有简单的平面图、立面图、剖面图、各一张，常用的图块几十个（当然是归类整理好的）。这样每次新做一个项目时，就可以打开这张模块，开始工作了。可能会有人问如何创建dwt文件，很简单，在保存文件时，选择另存为，然后在文件类型中选择dwt就可以了。
