BIM试卷
0
发布时间:2021-01-29

一、单选题(从A/B/C/D四个选项中,选出一个最恰当的答案,并将相应的字母填在每题题干后的括号中。每题2分)

1、以下选项中不属于BIM基本特征的是?(C)
A.可视化
B.协调性
C.先进性
D.可出图性

2、BIM应用软件,按其功能分类,以下哪个选项是错误的?(C)
A.BIM工具软件
B.BIM平台软件
C.revit软件
D.BIM环境软件

3、我国建筑工程设计信息模型建模精度分为4个等级,其中3级(G3)代表的含义是(  A
A.满足建造安装流程、采购等精细识别需求的建模精度
B.满足二维化或者符号化识别需求的建模精度
C.满足空间占位、主要颜色等粗略识别需求的建模精度
D.满足展示、产品管理、制造加工准备等高精度识别需求的建模精度

4、建筑工程信息模型应包含的两种信息(  B
A.几何信息和非几何信息
B.模型和数据
C.参数和功能
D.时间及内容

5、下列不属于BIM施工阶段应用的是(  D
A.施工现场搭建
B.施工图设计
C.施工进度模拟
D.脚手架设计

6、2015年6月16日,住建部颁发的《关于推进建筑信息模型应用的指导意见》中提到: 到2020年末,建筑行业甲级勘察、设计单位以及特级、一级房屋建筑工程施工企业应掌握并实现BIM与( C  )的一体化集成应用。
    A.企业管理系统和其他信息技术
    B.施工管理系统与安全管理系统
    C.BIM管理系统与可视化系统
    D.虚拟仿真系统与交付系统

7、当前在BIM工具软件之间进行BIM数据交换可使用的标准数据格式是?(B)。
A.GDL
B.IFC
C.LBIM
D.GJJ

8、模型信息共享前,应进行(B )检查。
A.可视化
B.正确性、协调性和一致性
C.方案与流程
D.分部分项计价

9、施工工艺模拟BIM应用成果不包括 (D)
A.施工工艺模型
B.施工模拟分析报告
C.可视化资料
D.能耗分析

10、住建部2015年7月1日发布的《关于推进建筑信息模型应用的指导意见》指出,到2020年末,以国有资金投资为主的大中型建筑以及申报绿色建筑的公共建筑和绿色生态示范小区新立项项目勘察设计、施工、运营维护中,集成应用BIM的项目比率达到 ( C )
    A.70%
    B.80%
    C.90%
    D.100%

11. 下列立面图的图名中错误的是( C)。

主入口立面图

东立面图

⑦-----①立面图

房屋立面图

12. 详图索引符号    1-11.png    中数字的 2 表示( C )。

A. 详图所在的图纸编号

B. 详图的编号

C. 详图所在的定位轴线编号

D. 被索引的图纸的编号



13. 下列说法正确的是( C  )。

A. 三维建模是 BIM 建模

B. BIM 是一套软件

C. 要真正实现 BIM,需开发一个软件支持建筑全生命周期的各项应用

D. 不同阶段的 BIM 模型有不同细度


14. 对 BIM 模型深度的规定涉及两个维度的信息,这两个维度的信息是指( B  )。

A. 设计信息与施工信息

B. 几何信息与非几何信息

C. 三维信息与二维信息

D. 设计模型信息与分析模型信息



15. 应用 BIM 技术,其最大的受益者是( D  )。

A. 业主

B. 设计师

C.  总包

D. 分包



16. BIM 软件按功能可分为三大类,不包括( B )。

A. BIM 平台软件

B. BIM 工具软件

C. BIM 基础软件

D. BIM 设计软件



17. 5D BIM 软件中的 5D 不包括( D )。

A. 质量信息维度

B. 几何信息维度

C. 进度信息维度

D. 成本信息维度



18. 下列应用情形不属于典型 BIM 应用点的是( A  )。

A. 碰撞检查

B. 工程算量

C. 施工模拟

D. 物料管理



19. 目前国际上通用的 BIM 数据中性数据标准为( B    )。

A. IFC

B. IDM

C. XML

D. RVT



20. IDM(Information Delivery Manual)属于(D  )。

A. 过程标准

B. 数据模型标准

C. 编码标准

D. 建模标准



21.IFC作为BIM数据文件交换格式的一种。它不同于一般应用数据定义的地方是采用了( A )语言作为数据描述语言来定义所用到的数据。

A.express

B.c++

C.BASTC

D.JAVA



22.BIM技术支持开放式标准,建筑施工过程中参与者众多,不同专业,软件之间支持不同的数据标准,BIM技术通过支持开放式的数据标准,使得建筑生命周期内各个阶段产生的信息在后续阶段中都能被共享应用,避免了信息 的重复录入。因此,可以说( C )。

A.BIM 是一种事物

B.BIM是一种软件

C.BIM 不是一种事物,也不是一种软件,而是一项涉及整个建造流程的活动。

D.BIM是一件事物,又是一种软件。



23.下列属于参数化复杂曲面专用设计工具的是(C)。

A.PKPM

B.Revit

C.Rhino

D.ARCHICAD



24.根据城乡建设部《关于推进建筑信息模型应用的指导意见》,运维单位开展BIM示范应用主要有:运营维护模型建立,运营维护管理:以及哪项内容( B)。

A.建筑智能化

B.设备设施运行监控

C.打造智慧城市

D.物业管理



25.我国建筑工程设计信息模型建模精度分为四级,其中二级指的是哪项( A )。

A.满足空间占位,主要颜色等 粗略识别需求的建模精度.

B.满足演示,产品管理,制造加工准备等高精度识别需求的建模精度。

C.满足建造安装流程,采购等精细识别需求的建模精度。

D.满足二维化或者符号化识别需求的建模精度。



26.以下不属于参数化设计主要方法的是哪项( C )。

A.基本途径

B.代数途径

C.实体途径

D.人工智能途径



27.BIM软件可以自动生成综合管线图,综合结构留洞图,碰撞检查侦错报告和建议改进方案等文件,这表示BIM的(D)特征。

A.可视化

B.协调性

C.模拟性

D.可出图性



28.BIM5D是在3D模型的基础上附加了( B )信息。

A.时间+几何

B.时间+成本

C.成本+三维图纸

D.几何+成本



29.反映新建筑物的平面形状,方位,朝向,界限,道路,河流及房屋之间之间相互关系和房屋与周围地形地物的关系及建筑红线的是(C)。

A.建筑平面图

B.结构平面图

C.总平面图

D.建筑立面图



30.在参数化的几何造型系统中,设计参数的作用范围是(B)。

A.参数模型

B.几何模型

C.材质模型

D.三维模型



二、多选题(每题A/B/C/D/E五个选项中,有 2 个或 2 个以上符合题意,至少有 1 个错项。错选,本题不得分;少选,所选的每个选项得 0.5 分。每题2分)

1、住房和城乡建设部《2016—2020 年建筑业信息化发展纲要》提出的十三五”主要任务包括以下那几个方面?(ABCE) [多选题]
    A.企业信息化
    B.行业监管与服务信息化
    C.专项信息技术应用
    D.智能化的运维
    E.信息化标准

2、根据住建部《关于推进建筑信息模型应用的指导意见》,工程总承包企业2020年以前工作重点的是:(ABE    )[多选题]
    A.设计控制
    B.成本控制
    C.投资控制
    D.设备设施运行监控
    E.交付工程总承包BIM竣工模型

3、根据住建部《2016—2020 年建筑业信息化发展纲要》,以下属于主要任务中“专项信息技术应用”内容的是?( ABCD     )。[多选题]
    A.大数据技术
    B.云计算技术
    C.物联网技术
    D.3D打印技术
    E.智能手机拍照技术

4、下面属于住建部《关于推进建筑信息模型应用的指导意见》关于BIM应用基本原则的是:(  ABC   ) [多选题]
    A.企业主导,需求牵引
    B.行业服务,创新驱动
    C.政策引导,示范推动
    D.简政放权,放管结合
    E.实事求是,开拓创新

5、根据住建部《关于推进建筑信息模型应用的指导意见》,施工企业2020年以前工作重点的是:(  BCE  )[多选题]
    A.设计模型建立
    B.施工模型建立
    C.细化设计
    D.投资控制
    E.施工过程管理

6. 建筑总平面图主要表示整个建筑基地的总体布局,其用地比例尺一般包括( ABC   )。[多选题]

A. 1:100

B. 1:1000

C. 1:200

D. 1:500

E. 1:2000



7. BIM 技术应用需依托的资源包括( ABDE  )。[多选题]

A. BIM 平台软件

B. BIM 实施需求

C. BIM 基础软件

D. BIM 构件和构件资源库

E. BIM 实施计划



8. BIM 应用软件与传统 CAD 软件相比,其特征包括( BD )。[多选题]

A. 面向对象

B. 支持各类分析

C. 基于三维几何模型

D. 包含非几何信息

E. 支持开放式标准



9. 以下属于 BIM 建模软件的是( ACD  )。[多选题]

A. AutoCAD

B. Revit

C. Navisworks

D. ArchiCAD

E. SAP2000



10. 一般而言,BIM 标准可分为三类,它们是( BCDE )。[多选题]

A. 过程标准

B. 实施标准

C. 数据模型标准

D. 编码标准

E. 建模标准



11BIM模型在设计阶段的主要应用点是(ABDE)[多选题]

A. 施工模拟

B. 碰撞检查

C. 施工进度控制

D. 设计分析与协调设计

E. 可视化交流



12BIM技术在运维阶段应用的优势有哪些(AC)。[多选题]

A.数据存储借鉴

B.资产管理共享

C.设备维护高效

D.物流信息丰富

E.数据关联同步



13.建筑平面图主要反映(ABE)[多选题]

A.房屋 的平面形状

B.房屋的大小和房间布置

C.建筑物与周围地形地物的关系

D.建筑物的外部形状

E.门窗的位置



14.《建筑工程施工信息模型应用 标准》适用于以下哪些选项(ABC)。[多选题]

A.工业与民用建筑

B.机电设备安装工程

C.装饰装修工程

D. 机械工程

E.车辆工程



15.下列属于三维投影图的是(ABC)[多选题]

A.正投影图

B.正轴测图

C.斜轴测图

D.透视图

E.标高投影图



16.下列对于参数化设计的描述正确的是(ABCE)[多选题]

A.建筑信息模型也是一种参数化设计

B.修改个别参数,与之关联的构件会自动完成信息更新操作

C.参数化图元和参数化修改引擎是参数化设计的两个部分。

D.参数化设计中变量越多越好

E.参数化设计中变量不能重复。



17.在图中“03G101-1”,“3”,“6”分别表示(ACE)[多选题]

A.标准图册编号

B.引用图集编号

C.详图编号

D.索引编号

E.详图所在图纸编号








18.常用的BIM建模软件有哪些(ABCD)[多选题]

A.Revit

B.Bentley

C.ArchicAD

D.广联达

E.天正建筑



19.下列对各阶段精细度要求的表达无误的有哪些(ABC)。[多选题]

A.勘察、概念化设计(loD100)

B.方案设计(LOD200)

C.初步设计、施工图设计(LOD300)

D.项目竣工、运维(LOD400)

E.虚拟建造、产品预制、采购、验收、交付(LOD500)



20.下列属于BIM建模软件应具备的功能是(ABCD)。[多选题]

A.精确定位

B.自定义构件

C.专业属性设置

D.模型查看及视图一致性

E.进行碰撞检查



三、技能题(每道题10分)

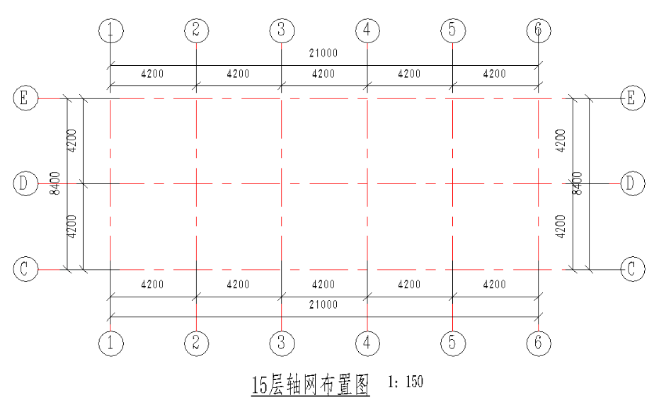

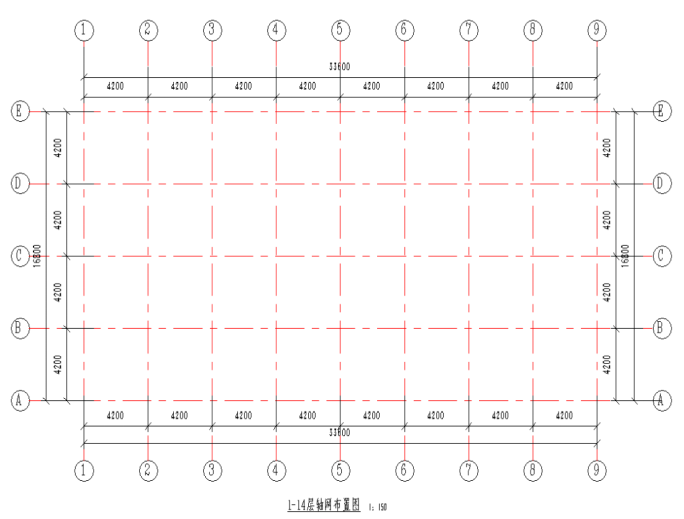

1、某建筑共有15层,室外地坪标高为-0.45m,首层标高为±0.00m,首层高6.3m,第二至五层高4.6m,第五层及以上楼层高均为4.2m。请按要求设定项目标高,并创建楼层平面视图。另外,请按照如下所示的轴网要求绘制项目的轴网。

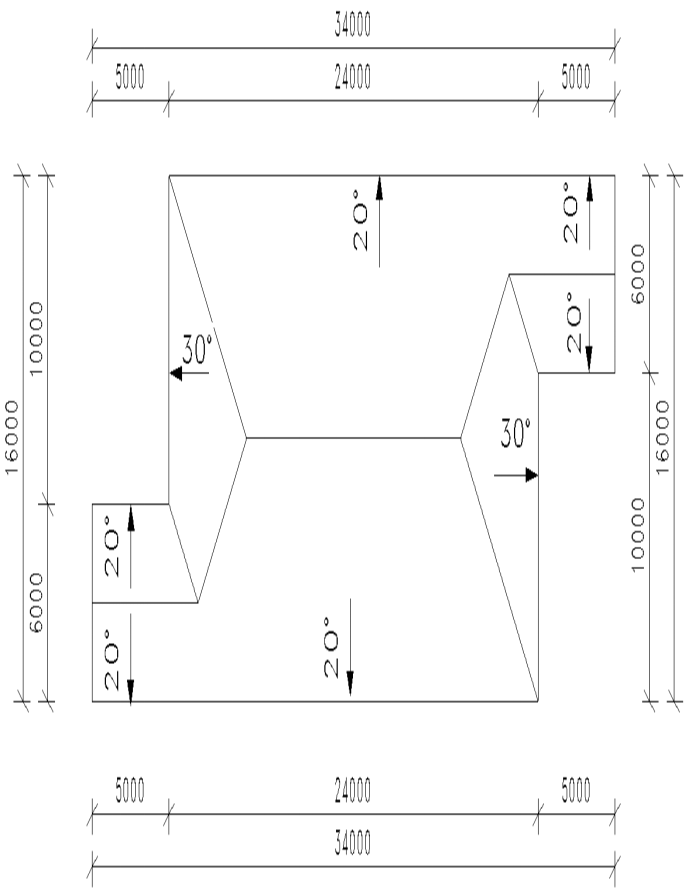

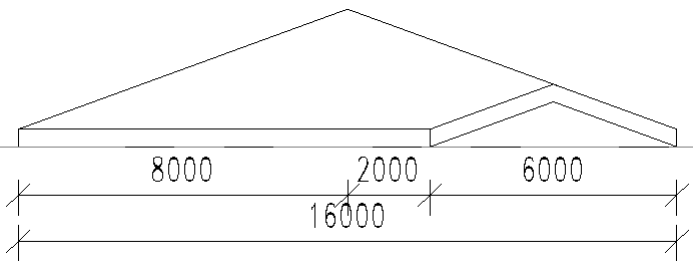

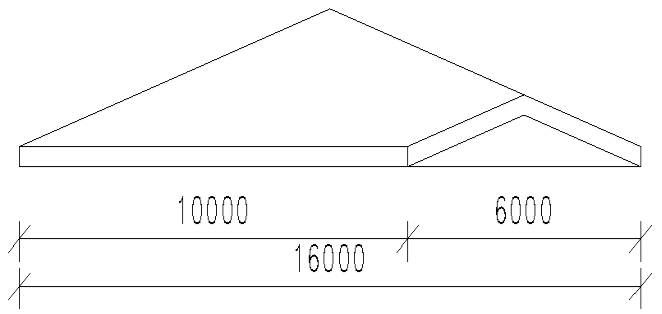

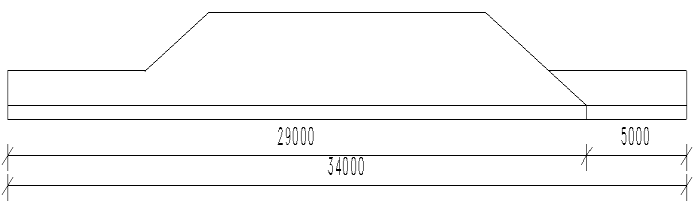

2、按照下图绘制屋顶,屋顶板厚200mm,屋顶尺寸参照平面、立面图所示。最终以“屋顶”为文件名保存在考生文件夹中。(附件-题22)

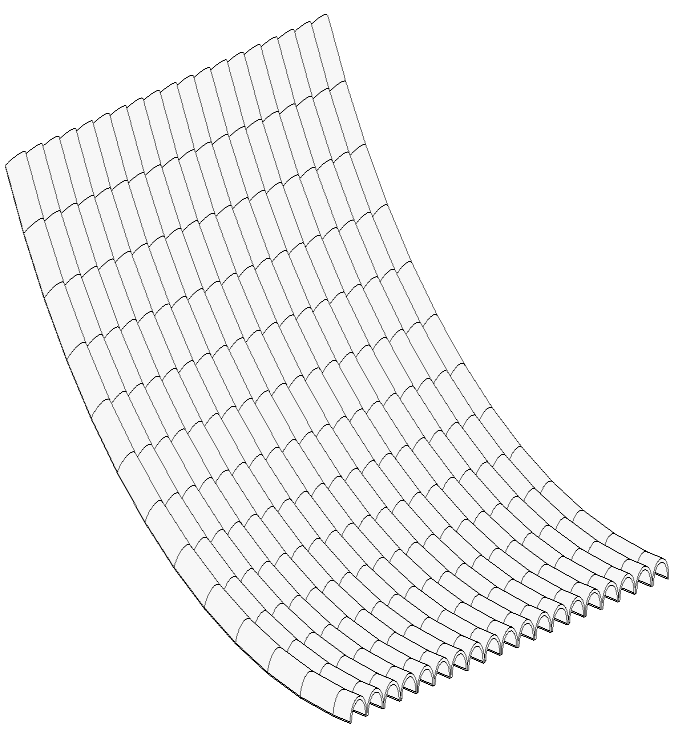

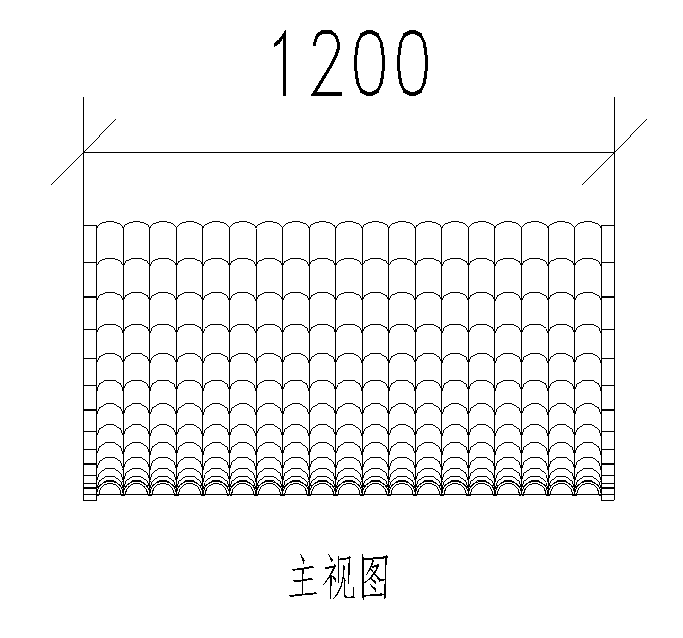

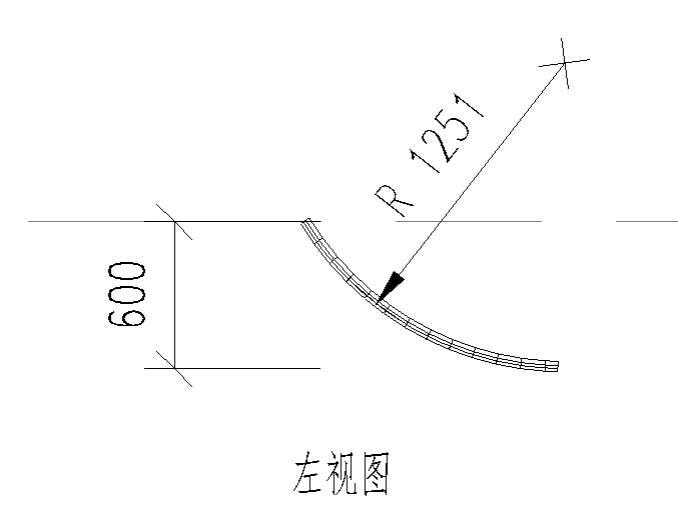

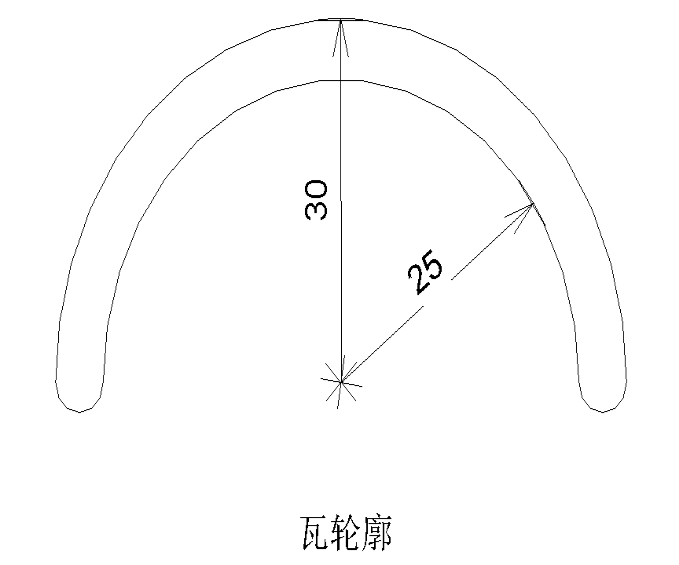

3、【本题为选做题,编号为HBBXZ,本题和选做题CJXXZ请任选其一作答】根据下图尺寸创建体量,使用“幕墙系统”创建一个瓦屋面,尺寸要求如下,为瓦添加1个名称为“瓦材质”的材质参数,并命名为“瓦屋面”保存到考生文件夹中。

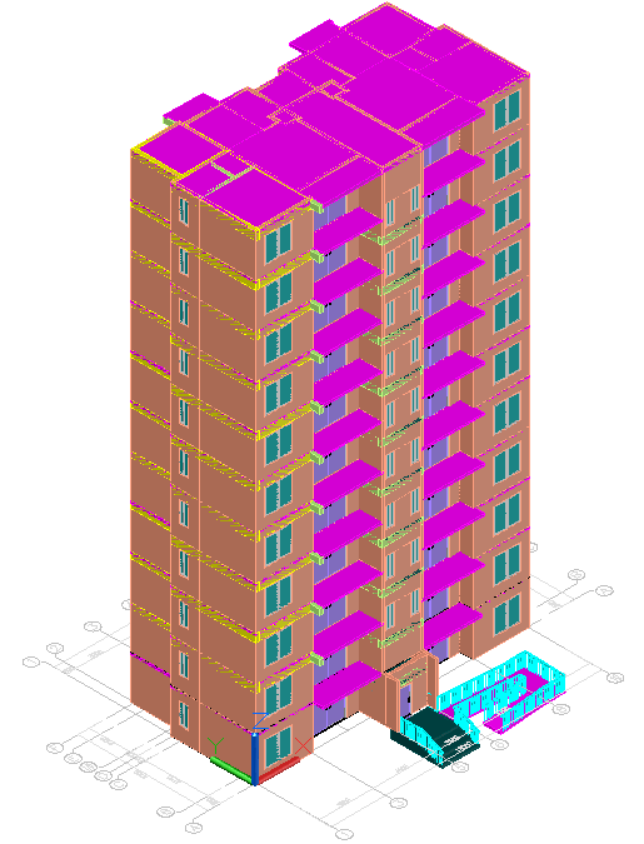

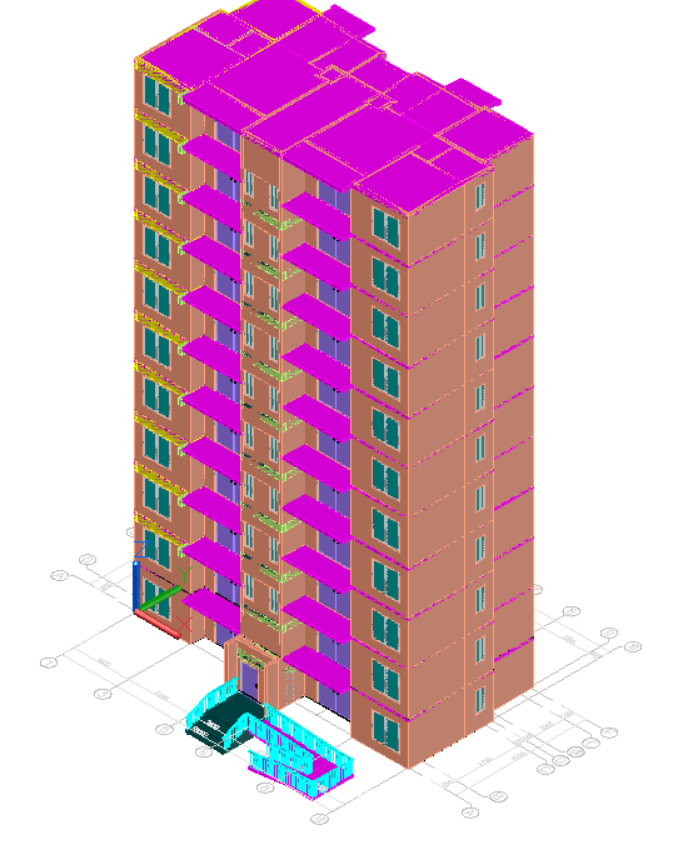

4、根据以下平面图及立面图给定的尺寸,建立如下图所示的一~十一层建筑模型。成果需提交工程件以“办公楼”为名,将模型保存到考生文件夹中。具体要求如下: 1. 布置墙、梁、楼板和屋面(建筑标高、结构视为相同,均从±0开始建立) 1.1. 建立墙模型,创建3种墙体类型。 a) “外墙200蒸压加气砌块”,结构厚200,砂浆等级M15混合,砌体强度等级MU15,墙体高度按层高;其余参数设为默认。 b) “内墙200多孔砖”,结构厚200,砂浆等级M5混合,砌体强度等级MU10,墙体高度按层高;其余参数设为默认。 c) “内墙100多孔砖”,结构厚100,砂浆等级M5混合,砌体强度等级MU10,墙体高度按层高;其余参数设为默认。   1.3. 建立二至十一层1~3轴/A~F轴范围内梁模型,砼等级为C30,其他建模信息详见平面图。 a)框架梁“KL1(1)”,砼等级C30,梁截面200*520,各跨按图示原位标注调整;其余参数设为默认。 b)框架梁“KL2(1)”,砼等级C30,梁截面200*400,各跨按图示原位标注调整;其余参数设为默认。 c)框架梁“KL3(1)”,砼等级C30,梁截面200*520,各跨按图示原位标注调整;其余参数设为默认。 d)框架梁“KL4(1)”,砼等级C30,梁截面200*520,各跨按图示原位标注调整;其余参数设为默认。 e)框架梁“KL6(1)”,砼等级C30,梁截面200*500,各跨按图示原位标注调整;其余参数设为默认。 f)框架梁“L1(1)”,砼等级C30,梁截面200*450,各跨按图示原位标注调整;其余参数设为默认。 g)框架梁“L2(1)”,砼等级C30,梁截面200*450,各跨按图示原位标注调整;其余参数设为默认。 1.2. 建立楼板和屋面模型,沿梁平面图、梁外轮廓绘制楼板。在除屋顶层外,电梯井位置布置板洞;分别创建2种类型。 a) 一至十层楼板类型:“室内120现浇砼”,结构厚120,楼板混凝土等级为C30,楼板高度按楼层标高;其余参数设为默认。 b) 屋顶层混凝土板类型:“屋面200现浇砼”,结构厚200;楼板混凝土等级为C30,屋面高度项见平、立面图;其余参数设为默认。 2. 布置门、窗 2.1. 按平、立面要求,布置内外门窗,门窗布置位置需精确,门窗类型自定义;未注明门窗全部距墙100。 2.2. 门参数模型要求: a) 普通门FDJM-1:1200*2100,M-1:1900*2100,M-2:700*2100,MLC-1:2400*2300,MLC-1a:2400*2300,,MLC-2:1500*2300,MLC-2a:1500*2300,TLM-1:1500*2100; b) 防火门FM甲-1:600*2100,FM丙-1:600*2100,FM乙-1:1000*2100,FM乙-2:1000*2100; 2.3. 窗参数模型要求底高度均为600: a) 普通窗C-1:600*1400,C-2:900*1400,C-3:550*1400; b) 凸窗TC-1:1800*1700,TC-2:1400*1700; 3. 布置楼梯、栏杆扶手、坡道 3.1. 按图纸布置一层、二层楼梯,踏步个数深度宽度标高详见楼梯详图。 3.2. 按平、立面和详图要求,布置扶栏。 a) 楼梯间栏杆类型采用名称为:楼梯栏杆900。类型选择连续无立柱。 3.3 根据坡道详图、平面图绘制坡道,坡道混凝土等级为C25,其他建模参数详见图纸。 4. 创建门、窗明细表 4.1. 建立门、窗明细表,明细表均应包含名称、宽度、个数。并输出excel表格形式,以“办公楼门窗明细表”命名,保存到考生文件夹。 5. 布置房间装饰 5.1. 布置房间装饰,为二层“小卧室”布置房间装饰,房间名称为“小房间”。  a)内墙面装饰:命名为“小房间内墙面”,其他参数不作修改。  b)楼地面装饰:命名为“小房间楼面”,其他参数不作修改。  c)天棚装饰:命名为“小房间天棚”,其他参数不作修改。  d)踢脚线:命名为“小房间踢脚线”,高度为200,其他参数不作修改。 6.统计建筑面积 6.1.使用外墙外边线命令进行外墙外边线生成,使用本层建筑面积进行楼层建模面积统计,保存excel表格,并命名为“办公楼建筑面积”保存到考生文件夹。(附件-题24)

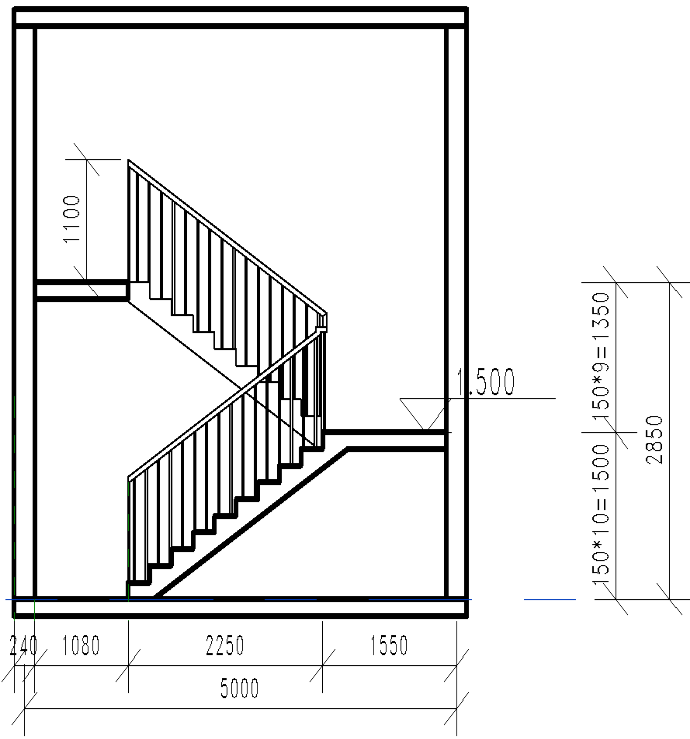

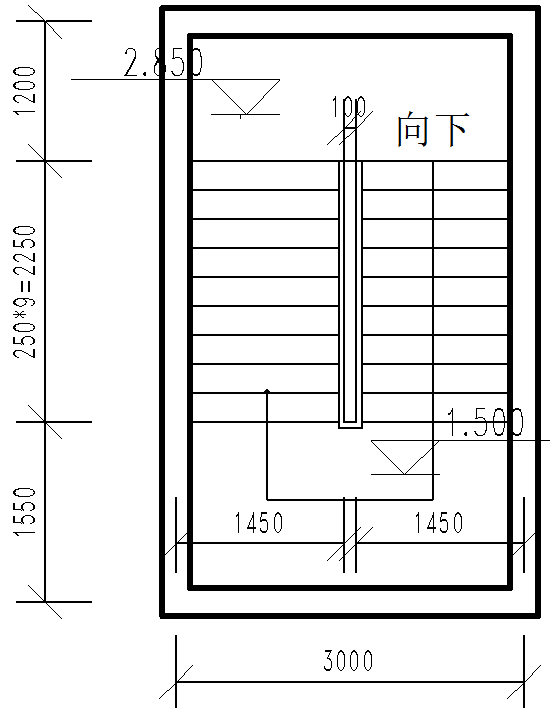

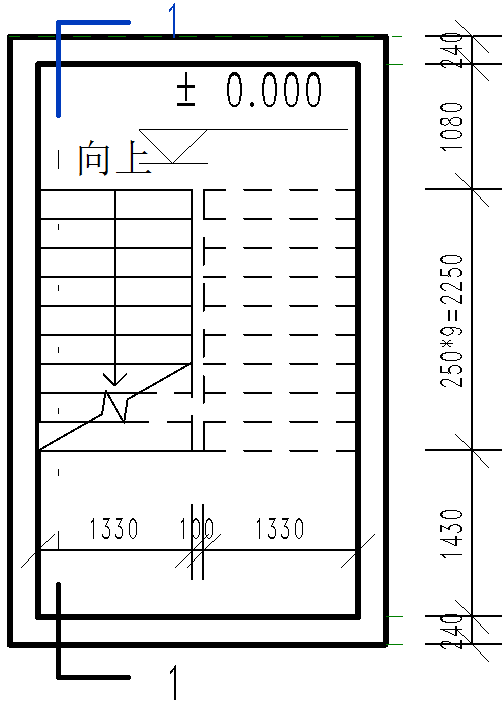

5、【本题为选做题,编号为CJXXZ,本题和选做题HBBXZ请任选其一作答】按照给出的楼梯平面图和剖面图,创建楼梯模型,并参照题中平面图在所示位置建立楼梯剖面模型,栏杆样式不限。最终结果以“楼梯”为文件名保存在考生文件夹中。楼梯踏步、平台、扶手等尺寸参考图纸确定,其他建模所需尺寸可参考所给图纸自行确定。(附件-题25)
