BIM应用软件revit中如何运用占位符
0
发布时间:2020-04-10

       BIM技术的发展使传统建筑业使用的CAD等软件已经不能满足建模的需求,BIM应用软件Revit也就应运而生,今天我们主要探讨BIM应用软件revit中如何运用占位符的相关问题。

  在面积较大,管线密集的项目中,在建模的后期,由于模型内容的逐渐增大,软件的运行速度会越来越慢,大大的影响了建模的速度,因此,可以在建模的初期使用“风管占位符”(或管道占位符)进行风管(或管道)的绘制,然后利用“转换占位符”命令,将占位符转换成风管(或管道),这样就可以很好的提高工作效率。

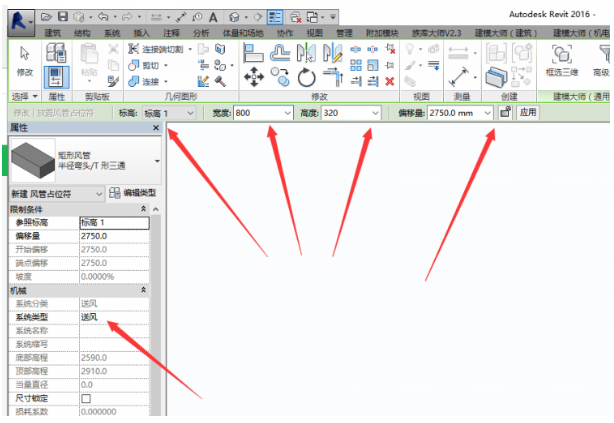

  1.打开revit,新建机械样板,在“系统”菜单下的“HVAC”命令栏中点击“风管占位符”,

  然后设置标高、宽度、高度、偏移量和系统类型。如图:

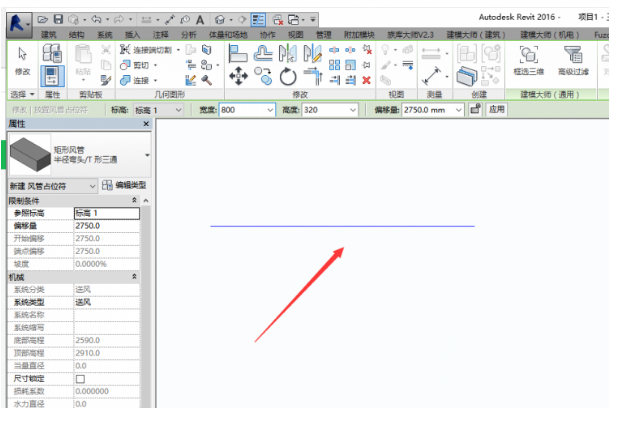

  2. 接下来,绘制一段占位符。如图:

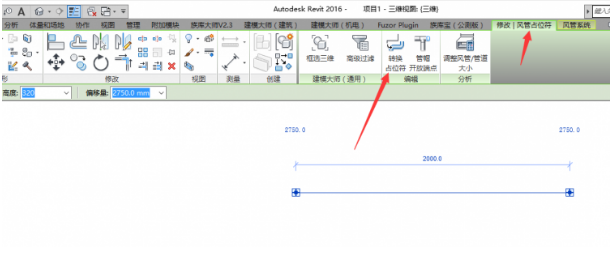

  3. 下面是占位符的转换。点击绘制的占位符,在“修改风管占位符”菜单下的编辑选项中点击“转换占位符 ”命令。如图:

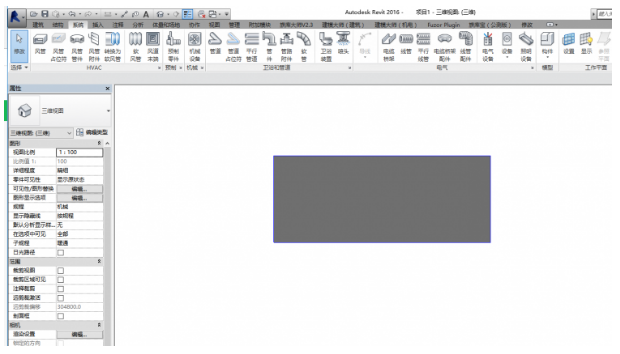

  4. 这样就把“风管占位符”转换成了风管。如图;
