大跨度钢结构一键式分析功能

该插件依托大型通用有限元分析程序ANSYS进行二次开发，可实现大跨度网壳钢结构的一键式设计、计算与出图。计算工况覆盖不均匀荷载分布下的静力分析、考虑双非线性的结构极限承载力分析以及弹塑性地震反应分析等。

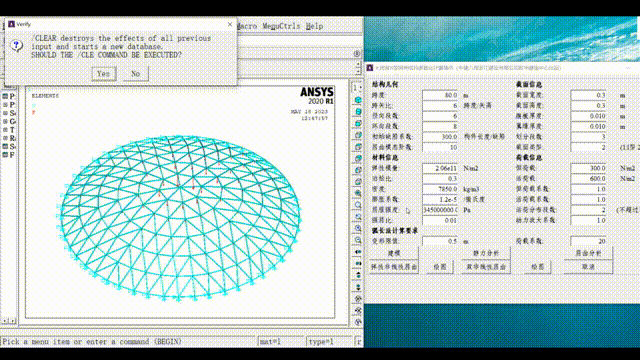

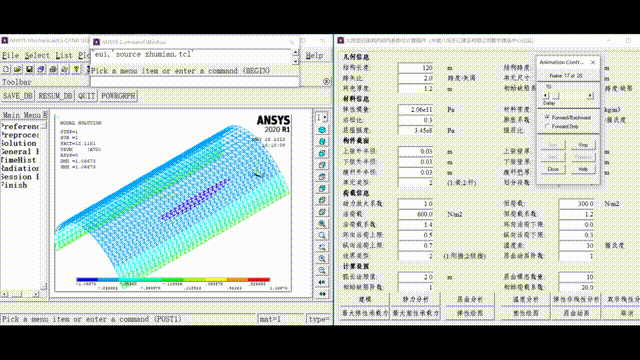

大跨度结构一键式计算功能

特色优势①

参数化建模

可实现结构尺寸、网格划分、截面信息、材料属性、结构类型、荷载分布、初始缺陷等基本设计信息的参数化定义。

特色优势②

多工况计算

可实现大跨度网壳钢结构的静力分析、屈曲分析、弹性非线性全过程分析、弹塑性非线性全过程分析、地震反应分析等工况。

特色优势③

自动化出图

可实现不同工况计算结果的自动出图，选取较优视角一键导出结构内力图、应力云图、变形云图和屈曲模态云图等，可自动提取结构在不同荷载分布下的极限承载力。

钢结构抗震分析一键式转换功能

本插件可实现ANSYS模型与OpenSees模型的一键转化。通过便捷的可视化操作，将ANSYS模型导出成为OpenSees代码，进而用于结构抗震弹塑性分析，兼顾两款软件优势的同时，大幅提高模型的前处理效率。

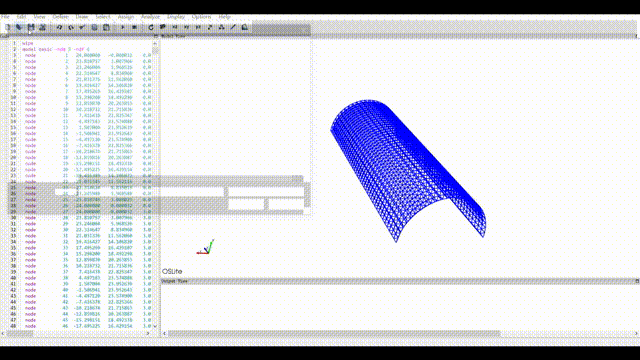

钢结构抗震分析一键式转换功能

特色优势①

多款软件取长补短

兼顾ANSYS参数化建模的便捷性以及OpenSees在抗震弹塑性分析的高效性，最大限度利用不同软件的优势功能。

特色优势②

准确、高效模型转换

该功能可一键读取ANSYS模型信息，同时一键生成OpenSees模型代码，快速精准地实现模型转换。

特色优势③

参数化计算分析

通过指令设定，可选择接入OpenSees的分析代码，自动进行结构抗震弹塑性分析和易损性分析。

钢结构施工一键式计算功能

基于通用有限元软件Abaqus与ANSYS，采用Fortran、Python、Java等编程语言，开发了多款钢结构施工计算插件，可实现钢结构施工一键式计算（如钢结构柱脚验算、盘扣式模架验算等），并自动导出计算报告。

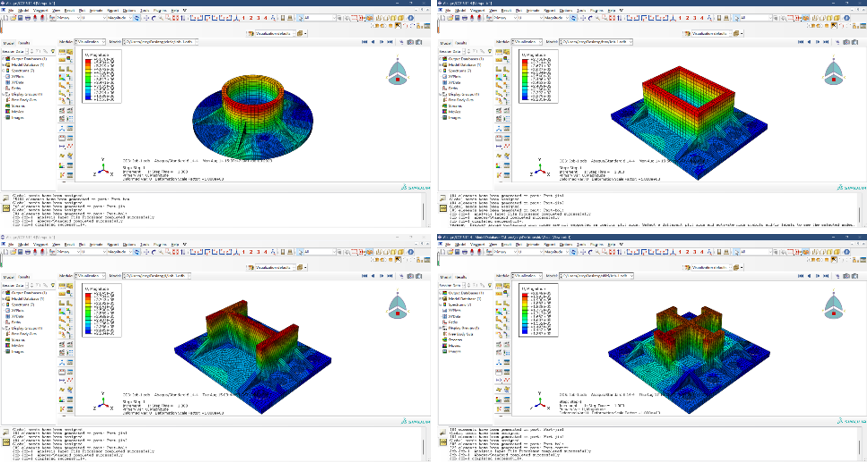

钢柱柱脚抗拔验算插件

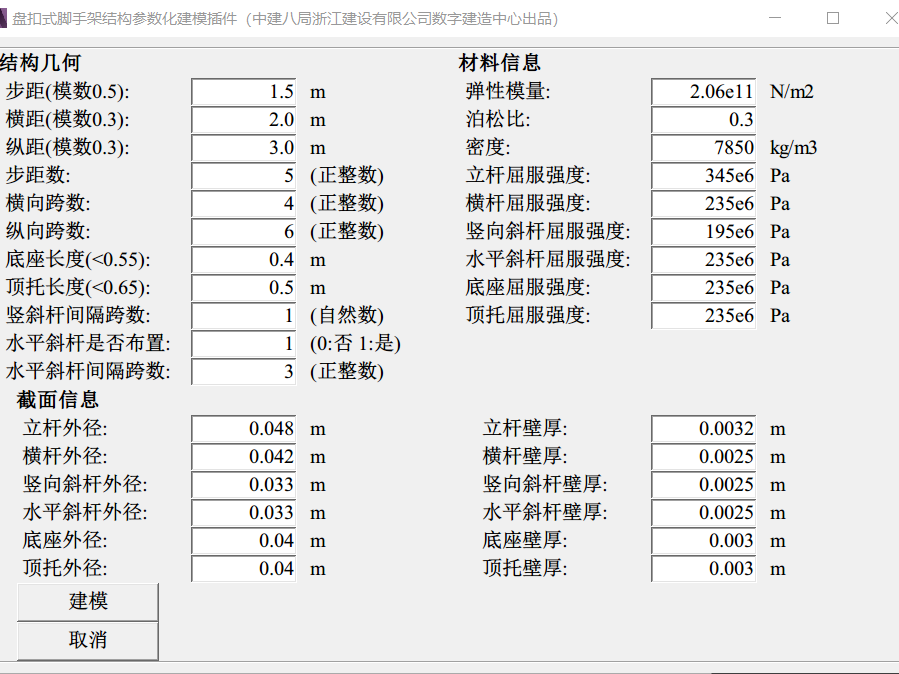

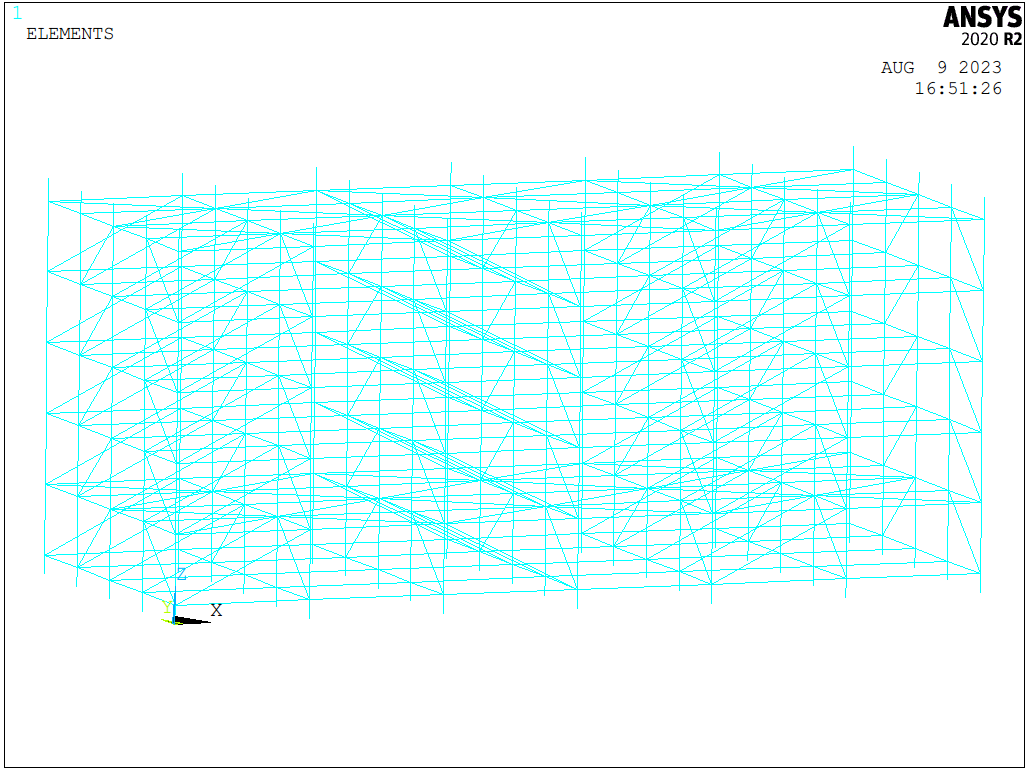

盘扣式脚手架参数化建模、计算插件

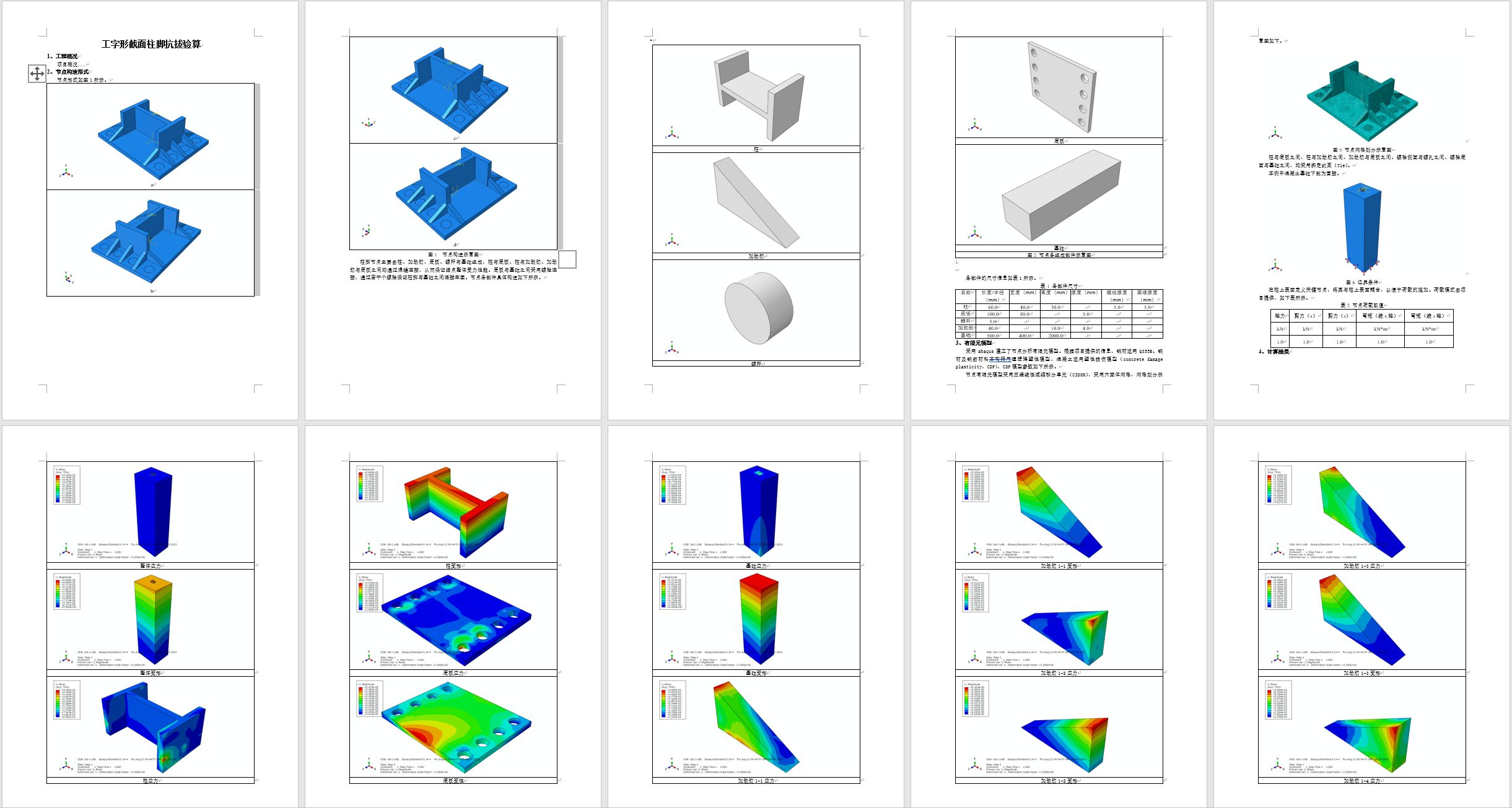

自动生成的计算报告

特色优势①

参数化建模

实现钢结构施工计算关键控制信息的参数化，用户可根据实际情况确定合理参数，并展开计算。

特色优势②

精细化建模

可考虑材料非线性与几何非线性，在必要位置采用实体建模、以考虑结构的局部力学性能，计算结果更加贴合实际。

特色优势③

自动化结果输出

可根据计算结果自动生成计算书，避免了复杂繁琐的文档编辑工作。

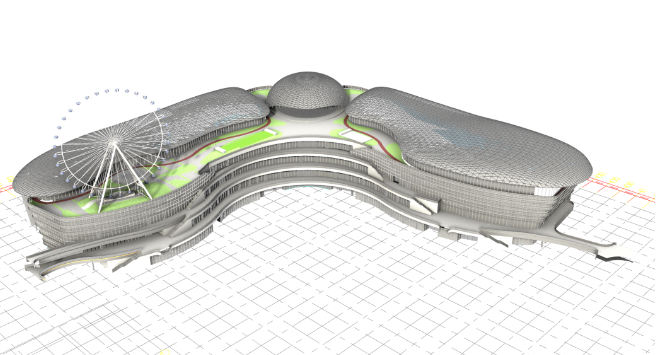

施工模拟一键式导出功能

基于AutoCAD与ANSYS开发了大跨度钢结构一键式建模、计算与结果读取的插件，使用C#语言调用AutoCAD .NET框架，读取并输出大跨度钢结构图纸文件中的几何拓扑、截面信息、材性参数与施工步骤分组，自动生成有限元模型的建模、计算与结果读取的APDL命令流，可用于大跨度钢结构施工过程的数值模拟与安全评估。
